汽車電子產品的如今有很大一塊是面向不同車企的兼容化規劃，不論內部怎么兼容，具體到外部就需求招認聯接接口需求，包括設備方位、結構和電器方面的內容，一個出色的問題就是連接器的挑選。汽車連接器及線束是對汽車間斷電信號操控的載體，，將車輛中心操控部件與汽車操控單元、電氣電子施行單元、電器材有機地聯接在一同，構成一個無缺的汽車電器電控體系。
（1）汽車連接器及線束在車內電子技術中的含量和數量，也是汽車功用和功用的一項重要政策
（2）單車大約需求2000條線束、350個以上的連接器。在挑選連接器的時分，首要需求思索汽車連接器的特別性。汽車連接器也是不同整車企業本人定標準為主，基礎的國際標準為ISO8092-2005，分為四部分:
（1）ISO8092.1單線片式插接件的標準和特別央求
（2）ISO8092.2界說，試驗辦法和一般功用央求
（3）ISO8092.3多線片式插接件的標準和特別央求
（4）ISO8092.4用于單線和多線插接的圓柱式插接件標準和特別央求
由于國際標準是博弈的作用，許多東西都是廠家挑選了一個基礎方向，但在試驗參數及試驗項目以及試驗辦法上都已不能契合連接器的翻開現狀，所以根柢分紅三個區域性的標準，代表美國、歐洲和日本汽車工業的一些央求。
1美國汽車工程學會擬定的連接器功用標準USCAR-2，在試驗參數及試驗項目上能夠代表連接器的翻開現狀，在試驗辦法上更具操作性。通用的GMW3191及菲亞特的7-Z8260等標準都是根據USCAR-2編寫的。
2JASOD605-1連接6汽車電子插接器：日本汽車工業協會也根據日本車企的歸結需求，擬定了一個根柢的連接器標準
3LV1243.5噸以下汽車電氣和電子部件試驗項目、試驗條件和試驗央求，這份供貨標準是由汽車制造商奧迪公司、BMW公司、戴姆勒公司、保時捷公司和群眾汽車公司的代表編寫而成的，這也是代表德國汽車工業的一份企業結合標準。
首要的連接器廠家引見如下表所示，根據理論的思索，咱們關于連接器的兼容性，特別是思索于整車對外接口的這部分，是需求思索廠家的問題，特別是整車線束的另一端是由車企來招認的。

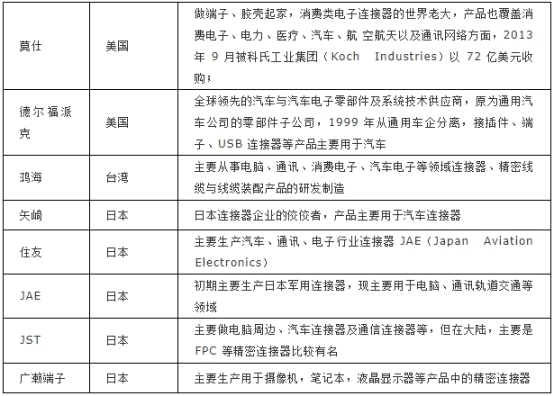

表1首要的連接器廠家
假定咱們按照汽車的工藝來央求，包括端子、外殼還有密封等等工藝，都是咱們要害需求去檢查的。在挑選連接器的時分咱們應該從哪些角度去思索合適硬件運用的連接器呢？
汽車連接器的功用性
機械功用：汽車連接器機械功用包括機械壽數、拔插力、機械防呆等
1.機械壽數的耐久性：以一次插接和一次拔出為一個循環，以在規則的插拔循環后連接器能否正常結束其聯接功用（如觸摸電阻值）作為評判根據。
2.插拔力：是重要地機械功用，插拔力分為插接力和拔出力（分別力）。插接力要小（然后有低插接力LIF和無插接力ZIF的結構），而分別力若太小，則會影響觸摸的可靠性。連接器的插拔力和機械壽數與觸摸件結構觸摸部位鍍層質量以及觸摸件擺放標準精度有關。這兒還能夠稍微細分：
a)端子插接力是指端子插接Housing定位后所消耗的最鼎力氣。
b)端子堅持力是指端子脫離Housing時所消耗的最小力氣。
c)插接力是指公座與母座配合時,欲插接所消耗的最鼎力氣。
d)拔出力是指公座與母座配合時,欲拔出所消耗的最小力氣。
e)PIN堅持力是指使Wafer中的PIN針脫離其絕緣體時所需求的最小力氣。
電氣功用：連接器的電氣功用首要包括：極限電流、觸摸電阻、絕緣電阻和抗電強度等。
1.額外電壓：消費廠推薦的最高作業電壓，首要取決于所運用的絕緣材料，觸摸對之間的距離大小。某些元件或設備在低于其額外電壓時，或許不能結束其應有的功用，連接器在低于額外電壓下都能正常作業。
2.額外電流：消費廠推薦的最高作業電流，在低于額外電流狀況下，連接器一般都能正常作業。在連接器的規劃過程中，是通過對連接器的熱規劃來滿意額外電流央求的，
a)在觸摸對有電流流過期，由于存在導體電阻和觸摸電阻，觸摸對將會發熱。當其發熱跨越必定極限時，將損壞連接器的絕緣和構成觸摸對表面鍍層的軟化，構成缺陷。
b)要綁縛額外電流，事實上要綁縛連接器內部的溫升不跨越規劃的規則值。
c)在挑選時要留心的問題是：對多芯連接器而言，額外電流有必要降額運用，這在大電流的場所更應惹起注重。
3.觸摸電阻：觸摸電阻是指兩個導體在觸摸部分發生的電阻。連接器的觸摸電阻政策事實上是觸摸對電阻，它包括觸摸電阻和觸摸對導體電阻。
a)一般導體電阻較小，因此觸摸對電阻在許多技術標準中被稱為觸摸電阻。
b)在聯接小信號的電路中，要留心給出的觸摸電阻的查驗條件：
·觸摸表面會附則氧化層，油污或其他污染物，兩觸摸件表面會發生膜層電阻。在膜層厚度增加時，電阻快速增大，是膜層成為不良導體。
·膜層在高壓下會發生機械擊穿，或在高電壓，大電流下會發生電擊穿。
4.絕緣電阻：是指在連接器的絕緣部分施加電壓，然后使絕緣部分的表面內或表面上發生漏電流而呈現出的電阻值。
a)首要受絕緣材料，溫度，濕度，污損等要素的影響。
b)連接器樣本上供給的絕緣電阻值一般都是在標準大氣條件下的政策值，在某些環境條件下，絕緣電阻值會有不用水平的下降。
5.抗電強度（耐電壓）：觸摸對的相互絕緣部分之間或絕緣部分與接地之間，在規則時間內所能承受的比額外電壓更高而不發生擊穿現象的臨界電壓。
a)首要受觸摸對距離和爬電距離和幾何外形，絕緣體材料以及環境溫度和濕度，大氣壓力的影響。
6.環境功用：汽車連接器環境功用首要包括：耐溫、耐濕、耐鹽霧、振動、沖擊等。根據具體的運用環境挑選。如運用環境較為濕潤時，關于連接器的耐濕、耐鹽霧央求就高，防止連接器的金屬觸點被銹蝕。一般在汽車上這些條件需求參照ISO16750去思索。
1.環境溫度:汽車連接器的金屬材料和絕緣材料挑選著連接器的作業環境溫度。高溫會損壞緣材料，惹起絕緣電阻和耐壓功用下降；對金屬而言高溫可使觸摸對失掉彈性，加速氧化和發生鍍層蛻變。一般的環境溫度為-40~85特別場所下或許央求更高。
2.濕潤:相對濕度大于80%,是惹起電擊穿的要緣由。濕潤環境惹起水蒸氣在絕緣體表面的吸收和松懈，簡單使絕緣電阻下降到MΩ級以下，長期處在高濕環境下，會惹起物理變形，組成。逸出生成物，發生呼吸效應及電解。腐蝕和裂紋。特別是在設備外部的汽車連接器，常常要思索濕潤，水滲和污染的環境條件。
3.溫度沖擊:濕度劇變?cè)囼?yàn)是模擬運用汽車連接器設備在酷寒的環境轉入暖和環境的理論運用狀況。溫度劇變或許使絕緣材料裂紋或起層。在北方，汽車從外部進入車庫或許關閉取暖時分溫度改動會非?？臁?/span>
4.腐蝕環境:根據汽車連接器的不同運用腐蝕環境，選用相應金屬。塑料，鍍層結構的連接器，像在鹽霧環境下運用的連接器，假定沒有防腐的金屬表面，會使功用快速惡化。這個一般在海濱的狀況特別惡劣。
5.振動和沖擊:是查驗汽車連接器機械結構的安定性和電觸摸可靠性的重要政策。沖擊試驗中應規則峰值加速度、繼續時間和沖擊脈沖波形，以及電氣連續性連續的時間。
